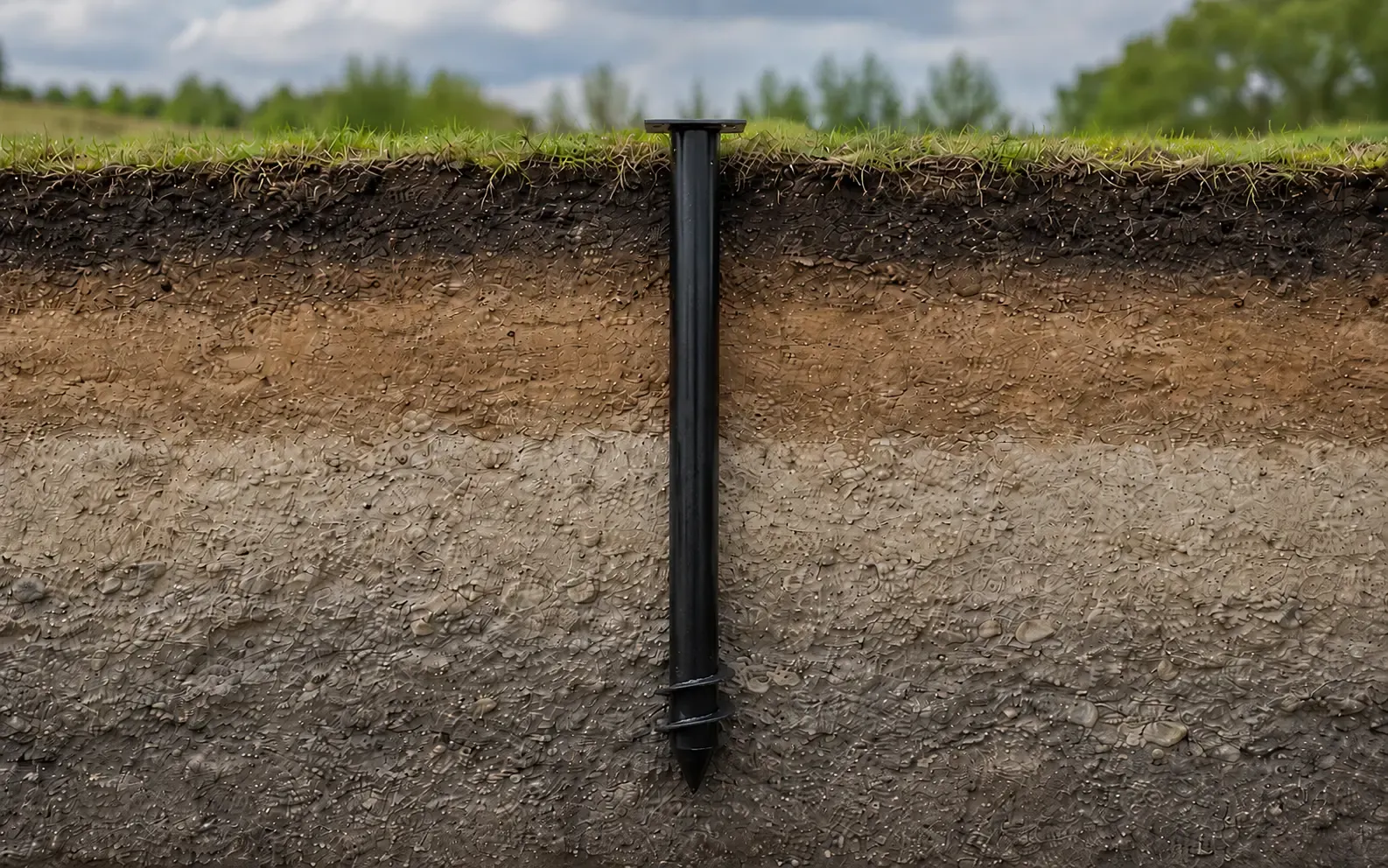

Конструкция винтовой сваи диаметром 133 мм и длинной 3500 мм
Конструкция винтовой сваи диаметром 133 мм 3500 мм 4 мм
Винтовая свая диаметром 133 мм длиной 3500 мм со стенкой 4 мм состоит из стального трубчатого ствола, винтовой лопасти 350 мм, нижнего наконечника и верхней монтажной части. Такой типоразмер применяют на участках с уклоном, неоднородным грунтом, слабой верхней зоной или повышенной отметкой обвязки над землёй.
Ствол 133 мм работает как силовой элемент и передаёт нагрузку от оголовка к нижней части сваи. Лопасть при завинчивании раздвигает грунт, а после установки воспринимает вертикальное давление. Стенка 4 мм повышает жёсткость трубы, но не заменяет расчёт несущей способности и проверку условий участка.
диаметр ствола — 133 мм;
длина сваи — 3500 мм;
толщина стенки — 4 мм;
диаметр винтовой лопасти — 350 мм;
рабочая зона — нижняя часть сваи с лопастью;
соединительный узел — оголовок, швеллер, профильная труба или другая обвязка.
ГОСТ Р 59106-2020 классифицирует стальные винтовые сваи по виду лопастей, их количеству, конструкции нижней части, способу изготовления наконечника и типу ствола. Поэтому при описании сваи 133 мм 3500 мм 4 мм важно указывать не только размер, но и конструктивные узлы: трубу, лопасть, наконечник, покрытие и верхнее соединение.
СП 50-102-2003 требует учитывать результаты инженерных изысканий и свойства грунтов при назначении вида и длины свай. Длина 3500 мм оправдана, когда нужно пройти нестабильную верхнюю зону или компенсировать сложный рельеф. На плотном ровном участке окончательный типоразмер всё равно выбирают по расчёту свайного поля.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Щелково

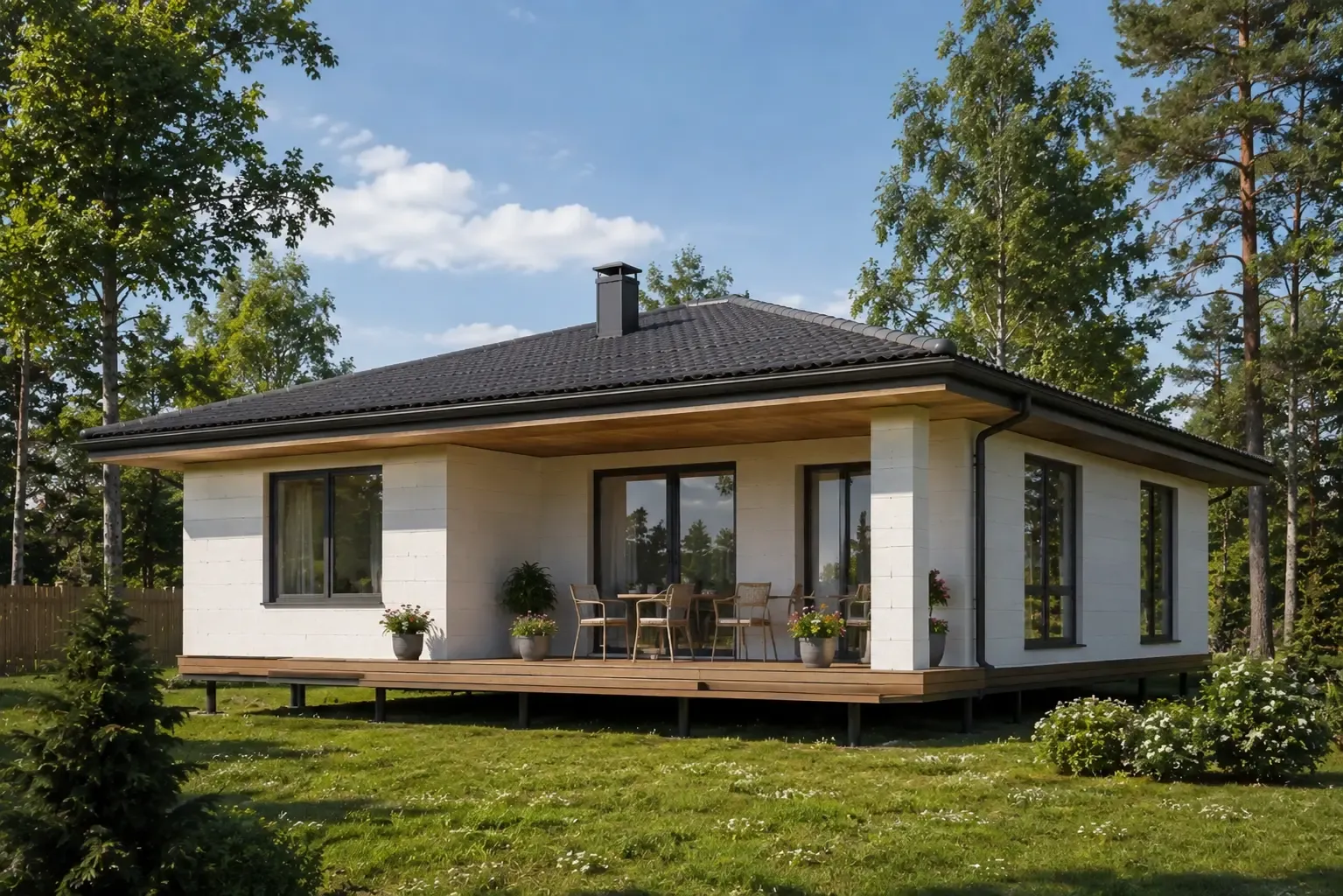

Область применения сваи диаметром 133 мм и длинной 3500 мм
Винтовая свая диаметром 133 мм длиной 3500 мм со стенкой 4 мм используется для объектов на рельефных, влажных и неоднородных участках. Её применяют под каркасные и деревянные дома, бани, пристройки, террасы, навесы, пирсы, причалы, хозяйственные постройки и заборы, когда нужно пройти слабую верхнюю зону и вывести обвязку на проектную высоту.
Длина 3500 мм помогает работать на участках с уклоном, высоким цоколем, мягкой почвой или перепадом отметок между разными углами постройки. Диаметр 133 мм и лопасть 350 мм дают большую опорную площадь, чем типоразмеры меньшего диаметра, но это не отменяет расчёт. При увеличенной длине возрастают требования к монтажу: свая должна сохранять вертикальность, не уходить с оси и иметь целое защитное покрытие после завинчивания.
подходит для участков с уклоном и слабым верхним слоем;
используется под дома, бани, террасы, пристройки, хозблоки и причалы;
позволяет поднять ростверк или обвязку над рельефом;
требует контроля сварных соединений и антикоррозионного покрытия;
шаг свай назначают по нагрузкам, а не по усреднённой схеме.
По ГОСТ Р 59106-2020 оценивают параметры ствола, лопасти, сварных швов и покрытия. СП 50-102-2003 требует учитывать инженерно-геологические условия, а СП 24.13330.2011 — совместную работу сваи и грунта. Поэтому сваю 133 мм 3500 мм 4 мм применяют после оценки рельефа, грунтов и массы сооружения.
