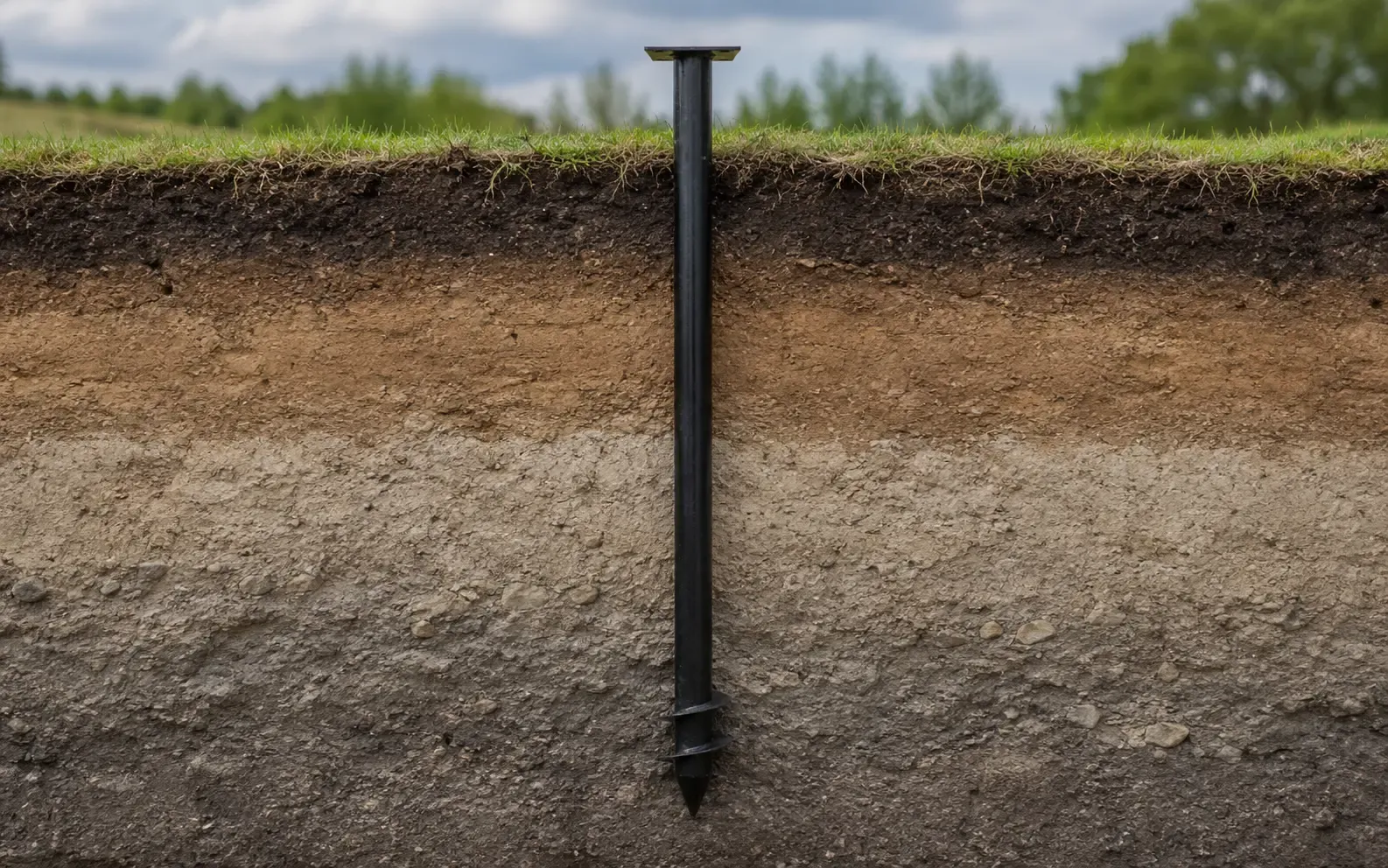

Конструкция винтовой сваи диаметром 133 мм и длинной 4500 мм
Винтовая свая диаметром 133 мм длиной 4500 мм со стенкой 4 мм — удлинённая стальная опора для сложных условий строительства. Конструкция включает трубчатый ствол, нижний наконечник, винтовую лопасть диаметром 350 мм и верхнюю часть под оголовок или обвязку. Такой типоразмер применяют на участках с выраженным уклоном, слабым поверхностным грунтом, высоким ростверком или необходимостью глубокого погружения.
Ствол 133 мм воспринимает нагрузки от сооружения и передаёт их к нижней рабочей части. Лопасть помогает свае входить в грунт и формирует опорную зону. Стенка 4 мм повышает жёсткость трубы, но при длине 4500 мм особенно важны прямолинейность ствола, качество сварного шва, сохранность покрытия и точность монтажа по вертикали.
диаметр ствола — 133 мм;
длина сваи — 4500 мм;
толщина стенки — 4 мм;
диаметр лопасти — 350 мм;
конструктивные элементы — ствол, наконечник, лопасть, оголовок;
область применения — сложный рельеф, слабый верхний слой, глубокое погружение.
ГОСТ Р 59106-2020 определяет винтовую сваю как изделие с трубчатым металлическим стволом и лопастью или спиралью, погружаемое в грунт завинчиванием с вдавливанием. Этот же стандарт устанавливает требования к материалам, сварке, покрытию, маркировке и контролю изделия.
По СП 50-102-2003 длину свай и расчётную нагрузку указывают в техническом задании, а проектирование выполняют с учётом инженерных изысканий. Поэтому винтовая свая 133 мм 4500 мм 4 мм подходит для ответственных задач только при техническом обосновании: нужно учитывать грунт, массу сооружения, расположение несущих линий и схему обвязки.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Щелково

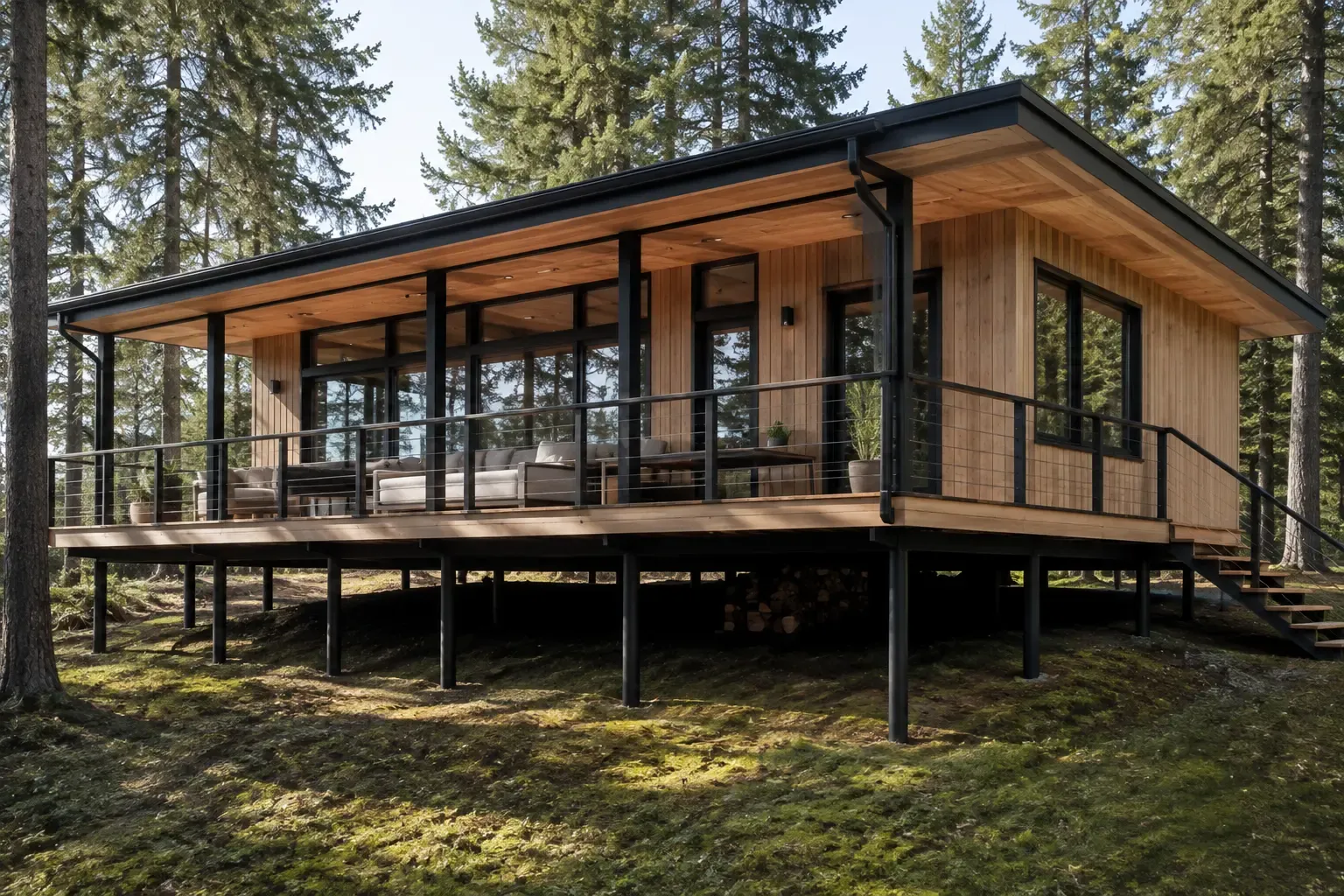

Область применения сваи диаметром 133 мм и длинной 4500 мм
Винтовая свая диаметром 133 мм длиной 4500 мм со стенкой 4 мм применяется на участках со сложным рельефом, слабым верхним слоем, высоким цоколем или необходимостью глубокого погружения. Её используют под каркасные и деревянные строения, террасы, пристройки, бани, пирсы, причалы, хозяйственные постройки и заборы, если расчёт показывает необходимость длинной опоры диаметром 133 мм.
Большая длина помогает пройти нестабильную почву и поднять обвязку на нужную отметку. Но при длине 4500 мм возрастают требования к монтажу: важно контролировать вертикальность, прямолинейность ствола, качество сварных соединений и целостность покрытия после завинчивания. Свая должна работать не отдельно, а в составе рассчитанного свайного поля с понятным шагом, ростверком и распределением нагрузок.
подходит для участков с уклоном, слабым грунтом и высокой обвязкой;
используется под террасы, бани, каркасные объекты, пирсы и пристройки;
требует точной разметки и контроля осей;
применяется с деревянной или металлической обвязкой;
при высокой нагрузке проверяется расчётом или испытаниями.
ГОСТ Р 59106-2020 устанавливает требования к стальным винтовым сваям, сварке и антикоррозионной защите. СП 50-102-2003 и СП 24.13330.2011 требуют учитывать грунтовые условия и нагрузки; при необходимости фактическую несущую способность проверяют по ГОСТ 5686-2020.
